Quel est le rôle de la boîte à fusibles et où se trouve t-elle ?

La boîte à fusibles est un élément indispensable à votre véhicule. Elle soutient les différents organes électriques et assure la sécurité de votre installation. Que votre voiture soit une Audi A3, une Fiat 500 ou une BMW, vous trouverez ici toutes les indications pour choisir la boîte à fusibles adaptée. De la boîte à relais et fusibles, aux modèles étanches avec plusieurs emplacements, découvrez une large sélection de produits au meilleur prix.

Sommaire

Comprendre le rôle d’une boîte à fusibles ou porte-fusibles

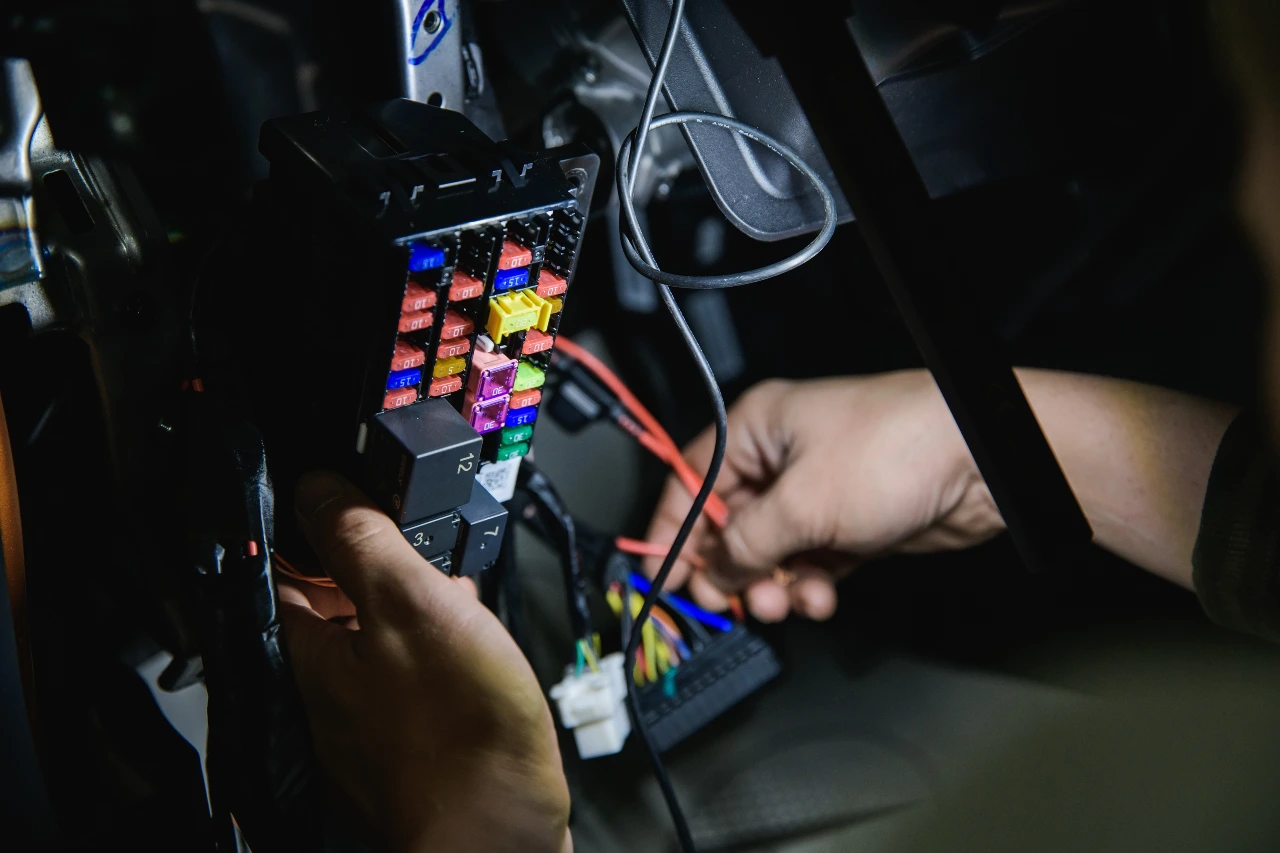

La boîte à fusibles est l’organe central qui regroupe et gère tous les fusibles de votre véhicule. Elle se trouve généralement dans le compartiment moteur et dans l’habitacle. En plus de centraliser les fusibles, elle recueille et gère les données transmises par les calculateurs de votre voiture.

Son rôle principal est d’assurer la protection de votre voiture en évitant les défaillances électriques qui peuvent mener à des surtensions ou même des incendies. Les fusibles interviennent lorsque l’intensité du courant est trop élevée, produisant une chaleur importante. Ils agissent alors comme des protecteurs en coupant le circuit électrique.

En plus de cela, la boîte à fusibles assure d’autres fonctions, notamment la conservation des circuits imprimés et le maintien des organes électriques.

En somme, la boîte à fusibles joue un rôle crucial pour assurer la sécurité et le bon fonctionnement du système électrique de votre voiture.

Les différents types de boîtes à fusibles

Il existe plusieurs types de boîtes à fusibles, généralement classées en fonction du type de fusibles qu’elles contiennent. Les plus courants sont :

• Les boîtes à mini-fusibles : Ces boîtes sont conçues pour des fusibles d’une taille de 10×15 mm et d’un calibre de 2 à 30A. Elles sont souvent utilisées dans les véhicules modernes pour leur compacité.
• Les boîtes à fusibles standards : Elles accueillent des fusibles de taille 20×20 mm avec un calibre de 3,5 à 30A. Ce sont les plus couramment utilisées dans l’industrie automobile.
• Les boîtes à maxi-fusibles : Ces boîtes sont destinées aux fusibles de plus grande taille (35×25 mm) et de calibre plus élevé (30 à 90A). Elles sont généralement utilisées pour les circuits de haute puissance.

Dans le choix de la boîte à fusibles pour sa voiture, il est aussi important de considérer le nombre de circuits à protéger, l’espace disponible et la nécessité d’une boîte à fusibles étanche. Certaines voitures modernes ont même plusieurs boîtes, généralement une dans l’habitacle et une autre dans le compartiment moteur.

Boîte à fusibles 12v : caractéristiques et spécificités

La boîte à fusibles 12v est spécifiquement conçue pour gérer les circuits électriques d’un véhicule fonctionnant sous une tension de 12 volts. Cette boîte présente plusieurs caractéristiques qui la distinguent des autres modèles.

• Courant maximum: La plupart des boîtes à fusibles 12v peuvent supporter un courant total maximum de 100A. Cela signifie qu’elles peuvent gérer des circuits dont le courant total ne dépasse pas 100 ampères.
• Nombre de départs: Les boîtes à fusibles 12v offrent généralement un nombre de départs varié, permettant l’installation de différents fusibles. Il est courant de trouver des modèles avec 6, 8, 10, ou même 12 départs.
• Dimension: Les dimensions d’une boîte à fusibles 12v sont généralement compactes pour s’adapter à l’espace limité d’un véhicule. Par exemple, vous pouvez trouver des modèles avec des dimensions de 165 x 85 mm.
• Matière: De nombreux modèles de boîtes à fusibles 12v sont fabriqués en polycarbonate pour leur robustesse et leur résistance aux conditions environnementales difficiles.
• Tension électrique: Bien que conçues pour les systèmes 12v, certaines boîtes à fusibles peuvent également supporter des tensions plus élevées, allant jusqu’à 24v ou 32v.

Il est crucial de bien comprendre ces caractéristiques avant de choisir une boîte à fusibles 12v pour votre véhicule, afin de garantir la sécurité et l’efficacité de votre système électrique.

Faire le choix d’un porte fusibles étanche

Faire le choix d’une boîte à fusibles étanche est une option intéressante, surtout si votre véhicule est fréquemment exposé à des conditions humides. Ce type de boîte à fusibles offre une protection supplémentaire aux connexions et circuits électriques contre l’eau et l’humidité. Plusieurs modèles disponibles sur le marché sont conçus avec une couverture étanche, ce qui les rend idéaux pour une utilisation dans les voitures, camions, bateaux et autres véhicules marins.

Voici quelques critères à prendre en compte lors de l’achat d’une boîte à fusibles étanche :

• Tension de fonctionnement : Assurez-vous que la boîte à fusibles est compatible avec la tension de votre véhicule. De nombreux modèles supportent des tensions de 12V à 48V.
• Nombre de voies : Le nombre de voies sur la boîte détermine le nombre de fusibles qu’elle peut contenir. Choisissez un modèle en fonction du nombre de circuits à protéger dans votre véhicule.
• Matériaux : Optez pour une boîte à fusibles fabriquée en matériaux résistants et durables comme le polycarbonate, capable de résister à des conditions environnementales difficiles.
• Indicateur LED : Certains modèles sont équipés d’un indicateur LED qui signale lorsque un fusible est défectueux, ce qui facilite le dépannage.

N’oubliez pas de vérifier la qualité de l’étanchéité et la facilité d’installation avant de faire votre choix.

Boîtes à fusibles et relais : quelle connexion ?

Les boîtes à fusibles et les relais forment un système de gestion électrique interconnecté dans votre véhicule. Les fusibles sont conçus pour protéger les circuits électriques en coupant le courant lorsqu’il y a une surcharge ou un court-circuit. Les relais, en revanche, sont des commutateurs électromécaniques ou électroniques qui permettent le contrôle de circuits à haute puissance à partir de circuits à faible courant.

La connexion entre la boîte à fusibles et les relais électriques est généralement réalisée à l’aide de fils électriques. Ces derniers sont connectés à la boîte à fusibles d’un côté et aux relais de l’autre. La boîte à fusibles est elle-même reliée à la batterie principale du véhicule par des câbles souvent rouges.

Voici les étapes générales de connexion :

• Débrancher la batterie du véhicule pour éviter tout risque d’électrocution.
• Retirer le couvercle de la boîte à fusibles.
• Connecter les fils aux fusibles et aux relais appropriés en suivant le schéma électrique du véhicule.
• Une fois tous les fils connectés, remettre le couvercle de la boîte à fusibles et rebrancher la batterie.

Il est essentiel de suivre scrupuleusement le schéma électrique du véhicule lors de la connexion des fusibles et des relais pour assurer le bon fonctionnement du système électrique.

L’emplacement des boîtes à fusibles pour différents modèles de voitures

L’emplacement des boîtes à fusibles peut varier en fonction du modèle et de la marque de la voiture. Toutefois, il existe des tendances générales. La plupart des voitures modernes disposent de deux boîtes à fusibles. L’une se trouve dans le compartiment moteur, généralement près de la batterie. L’autre est installée à l’intérieur de l’habitacle, souvent du côté du conducteur.

Pour des véhicules spécifiques, voici quelques exemples :

• Dans la Volkswagen UP! (2011-2017), l’emplacement de l’installation du porte-fusible B -SB- est indiqué dans le schéma de la boîte à fusibles.
• La 2007 Audi A3 2.0L 4 Cyl. Turbo a sa boîte à fusibles intérieure qu’il faut localiser et dont le couvercle doit être retiré.
• Pour la 2021 Ford Ranger XLT, une vidéo montre comment remplacer les fusibles grillés dans la boîte à fusibles intérieure en plus de l’emplacement du schéma du panneau de fusibles.
• Pour la Citroën C3, la boîte à fusibles est généralement située en deux endroits mais le carnet de bord du véhicule reste la meilleure source d’information pour la localiser.

Où trouver les indications sur sa boîte à fusibles ?

Pour obtenir des informations sur votre boîte à fusibles, plusieurs sources sont à votre disposition. Votre carnet d’entretien ou manuel du propriétaire est le premier endroit où chercher. Il contient généralement un schéma détaillé de la boîte à fusibles, indiquant la position et l’usage de chaque fusible.

En outre, les boîtes à fusibles elles-mêmes sont souvent marquées avec des codes ou des symboles représentant la fonction de chaque fusible. Par exemple, un code « 15 » peut indiquer un fusible pour le klaxon, tandis qu’un code « 19 » peut être associé à la direction assistée.

Notez que la position et les indications peuvent varier en fonction du modèle de votre véhicule. Ainsi, certaines voitures ont deux boîtes à fusibles, une dans l’habitacle et une autre dans le compartiment moteur, avec des fonctionnalités différentes.

Enfin, n’hésitez pas à consulter un professionnel ou une revue technique automobile pour obtenir des informations plus spécifiques sur votre boîte à fusibles.

Comparatif des prix des boîtiers à fusibles

Les prix des boîtes à fusibles peuvent varier en fonction de plusieurs facteurs comme la marque, le modèle et les fonctionnalités offertes. On peut trouver des boîtes à fusibles à partir de 3€ mais certains modèles haut de gamme peuvent coûter jusqu’à 41€. Voici un aperçu des tarifs :

• Boîte à fusibles basique : entre 20 et 40 €
• Boîte à fusibles de qualité supérieure : jusqu’à plus de 100 €

Mister-Auto offre une gamme de fusibles standard pour votre véhicule par lot ou à l’unité pour le remplacement de vos fusibles grillés.
