Quels sont les différents types de fusibles automobiles ?

Saviez-vous que les fusibles de voiture jouent un rôle crucial dans le fonctionnement de votre véhicule ? Leur fonction est d’assurer la sécurité électrique de votre voiture. Il est donc essentiel de savoir comment les changer lorsque l’un d’eux est grillé ou défectueux.

Sommaire

A quoi sert un fusible automobile ?

Les fusibles dans une voiture jouent un rôle essentiel dans la protection du système électrique et des composants électroniques contre les surintensités et les courts-circuits. Leur rôle principal est d’empêcher que des courants excessifs endommagent les composants sensibles du véhicule en fondant lorsque la limite de courant spécifiée est dépassée. Voici comment ils fonctionnent et quel est leur rôle :

Rôle des fusibles :

• Protection contre les surintensités : si un courant excessif traverse le circuit en raison d’un court-circuit ou d’un autre problème, le fusible fond pour interrompre le flux de courant et protéger les composants du système électrique.
• Préservation des composants : en fondant, ils préservent les composants plus coûteux et plus sensibles du système, tels que les faisceaux de câbles, les capteurs, les systèmes électroniques, etc.
• Identification des circuits : les fusibles sont généralement codés par couleur et étiquetés pour indiquer la valeur nominale du courant qu’ils peuvent supporter.

Fonctionnement des fusibles :

• Conception à base de fil fusible : la plupart des fusibles automobiles utilisent un fil conducteur spécifique qui fond à une température prédéfinie en fonction du courant nominal du fusible.
• Circuit ouvert en cas de surintensité : lorsqu’un courant dépassant la limite nominale traverse le fusible, le fil fusible fond. Cela crée un circuit ouvert, interrompant le flux de courant et empêchant la surintensité d’atteindre les composants électriques.
• Indicateur visuel : certains fusibles ont des indicateurs visuels, tels que des fenêtres transparentes, qui permettent de voir si le fil fusible à l’intérieur est intact ou fondu.
• Remplacement : en cas de fusion, le fusible doit être remplacé par un fusible de même valeur nominale.

Quels sont les différents types de fusibles ?

Il existe plusieurs types de fusibles utilisés dans les véhicules, et chacun a des caractéristiques spécifiques. Les types de fusibles les plus couramment utilisés dans les voitures comprennent :

Fusibles à lame (Lame fusibles) :

• Les fusibles à lame sont parmi les plus courants dans les véhicules. Ils sont généralement plats et rectangulaires, avec des contacts en métal à chaque extrémité.
• Ils sont souvent utilisés dans les boîtiers à fusibles situés dans l’habitacle et le compartiment moteur.

Fusibles à lame standard (ATC, ATO) :

•  Ils ont une lame en métal et sont disponibles dans des tailles standardisées. Les fusibles ATC (ou ATO) sont souvent utilisés dans les véhicules automobiles.
•  Ils sont couramment utilisés pour protéger les circuits électriques dans les véhicules.

Fusibles à lame mini (Mini blade fuses) :

• Similaires aux fusibles à lame standard, mais plus compacts.
• Trouvent leur utilisation dans des espaces limités, et sont fréquemment utilisés dans les véhicules modernes.

Fusibles à lame micro (Micro blade fuses) :

• Encore plus compacts que les fusibles à lame mini.
• Adaptés pour les véhicules et les applications où l’espace est critique.

Fusibles à fil (Fusibles à éclat) :

• Composés d’un fil conducteur qui fond lorsqu’il est soumis à un courant excessif.
• Moins courants dans les voitures modernes, mais peuvent être trouvés dans certains systèmes.

Fusibles thermiques (Fusibles fusibles thermiques) :

• Réagissent à la température, coupant le circuit lorsqu’une température spécifique est atteinte.
• Souvent utilisés dans des applications spécifiques, par exemple pour protéger les circuits des sièges chauffants.

Fusibles de type J :

• Utilisés dans les systèmes audio de voiture et d’autres applications spécifiques.
•  Protègent les amplificateurs et les composants audio.

Comment savoir quel fusible changer ?

Localiser un fusible grillé dans un véhicule peut varier en fonction du modèle et de la marque de la voiture. Cependant, voici une procédure générale que vous pouvez suivre pour identifier un fusible défectueux :

•  Vérifiez visuellement chaque fusible : inspectez visuellement chaque fusible pour voir s’il y a un filament brisé ou s’il semble fondu. Un fusible défectueux peut être évident par un filament cassé à l’intérieur.
• Utilisez un testeur de fusible ou un multimètre : si vous avez des doutes sur l’état d’un fusible, vous pouvez utiliser un testeur de fusible ou un multimètre en mode de continuité pour vérifier s’il est en bon état. Placez simplement les pointes de test de part et d’autre du fusible. Si le fusible est bon, le testeur émettra un signal sonore.
• Vérifiez le composant associé : après avoir remplacé le fusible, vérifiez le composant associé pour tout signe de défaillance. Par exemple, si un fusible lié aux feux de frein est grillé, vérifiez l’état des ampoules et du commutateur de frein.

 Comment changer un fusible auto qui a grillé ?

Changer un fusible dans un véhicule est généralement une tâche assez simple. Voici les étapes à suivre pour remplacer un fusible défectueux :

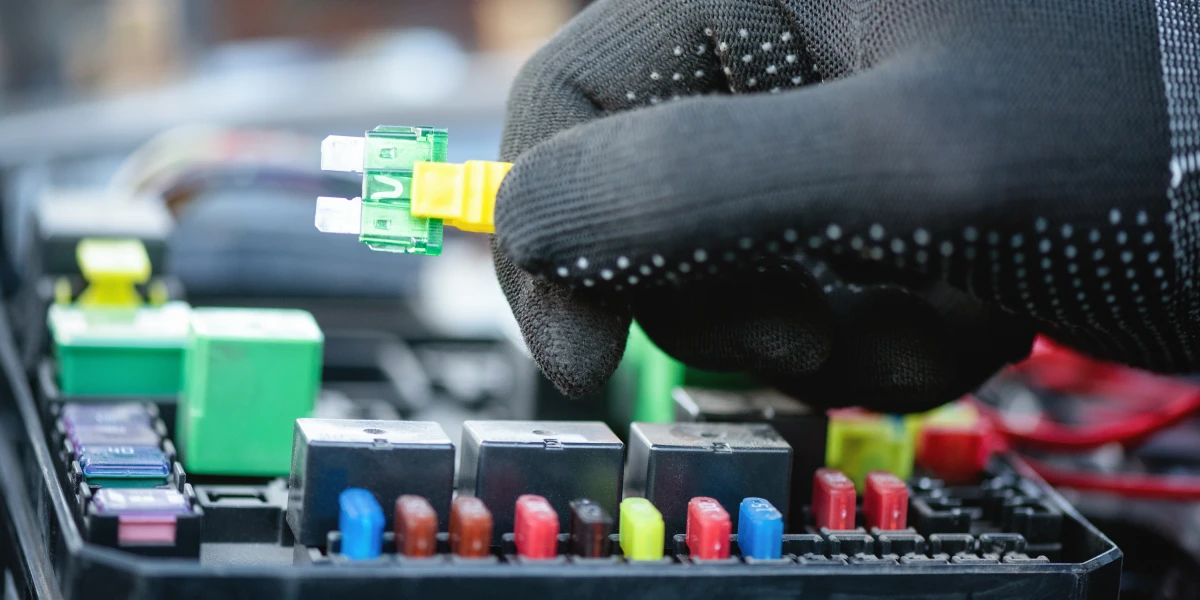

1. Retirez le fusible défectueux : utilisez une pince à fusible ou une pince fine pour retirer délicatement le fusible défectueux en le tirant doucement vers le haut.
2. Vérifiez le nouveau fusible : assurez-vous que le nouveau fusible a la même valeur nominale que celui que vous retirez. La valeur nominale est indiquée sur le boîtier à fusibles ou dans le manuel du propriétaire.
3. Insérez le nouveau fusible : placez délicatement le nouveau fusible dans le porte-fusible en vous assurant qu’il est correctement inséré.
4. Refermez le couvercle du boîtier à fusibles : replacez le couvercle du boîtier à fusibles et assurez-vous qu’il est bien fixé en place.
5. Allumez le contact du véhicule : rétablissez le contact du véhicule et vérifiez la fonction associée au fusible pour vous assurer qu’elle fonctionne correctement.

Quel est le prix d’un fusible ?

Le coût des fusibles varie en fonction de plusieurs facteurs, notamment le type de fusible, la marque, la quantité dans l’emballage, etc. En général, les fusibles sont des composants peu coûteux, allant de quelques centimes à quelques euros.
