Comment bien brancher une remorque ou caravane : schémas de branchement et code couleur
Brancher une remorque à une voiture est un processus relativement simple, mais il est important de comprendre le schéma de branchement et le code couleur des différents fils pour être certain que la prise de remorque et la voiture sont correctement connectées.
Sommaire
Ce qu’il faut retenir :
- Le branchement d’une remorque est obligatoire : chaque remorque doit disposer de feux fonctionnels selon la législation européenne et l’arrêté du 16 juillet 2021
- Deux types de prises principales : la prise 7 broches pour les fonctions essentielles et la prise 13 broches pour les équipements supplémentaires
- Respectez le code couleur standard pour éviter tout court-circuit : jaune (clignotant gauche), vert (clignotant droit), marron (feux de position), rouge (freinage), bleu (antibrouillard), blanc (masse), noir (+12V)
- Utilisez un adaptateur 7 ↔ 13 broches pour assurer la compatibilité entre véhicule et remorque sans modifier le faisceau électrique
- Testez toujours les feux avant de prendre la route : cela garantit la sécurité, la conformité légale et la longévité de l’installation
Puis-je installer une prise remorque moi-même ?
Oui, l’installation est réalisable par un bricoleur averti avec les bons outils : tournevis, multimètre et gaines thermorétractables pour protéger les connexions. La préparation comprend la vérification du manuel véhicule et l’identification des numéros de broches. Respectez scrupuleusement le code couleur pour éviter les erreurs courantes comme les courts-circuits. Testez systématiquement le bon fonctionnement des feux avant utilisation pour garantir la durée de vie de votre installation.

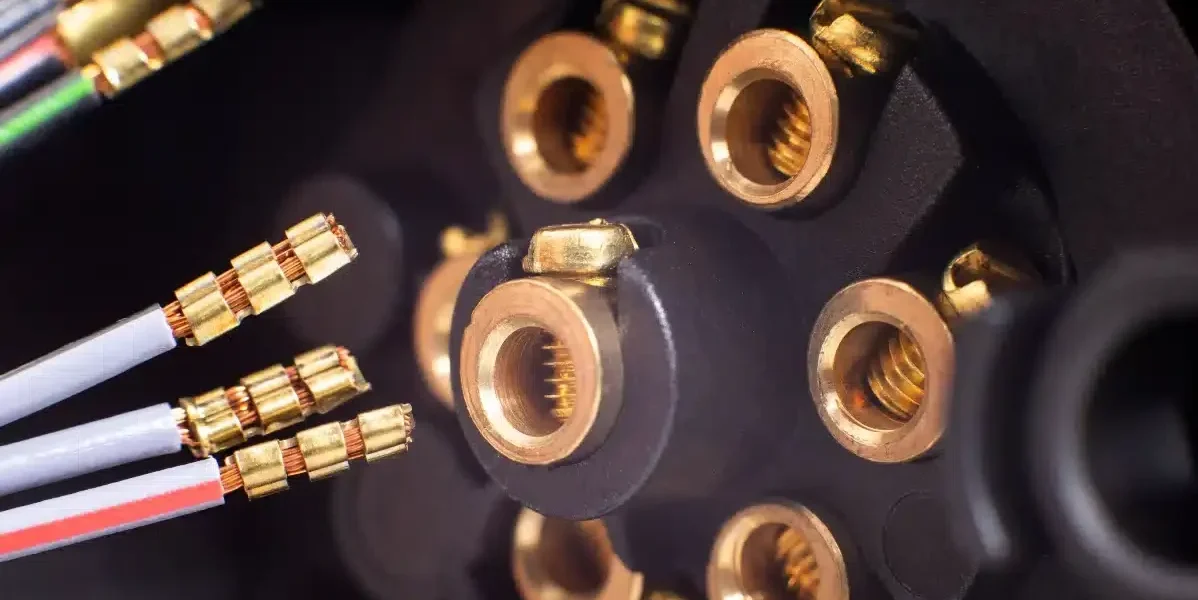

Comment faire le branchement d’une prise de remorque au faisceau d’attelage électrique ?
Brancher une prise sur un faisceau d’attelage peut varier selon le type de prise et de faisceau. Voici les étapes à suivre pour brancher une prise à un faisceau d’attelage :
Étape 1 : préparation
Assurez-vous que le faisceau d’attelage et la prise que vous utilisez sont compatibles. Vous devez également vérifier que le faisceau d’attelage est propre et sec. Assurez-vous que la voiture est éteinte avant de commencer.
Étape 2 : identifiez les fils
Repérez les fils sur le faisceau d’attelage et ceux sur la prise. Les fils devraient être codés par couleur pour faciliter l’identification. Les couleurs standard pour les fils d’attelage sont : jaune, vert, brun et bleu.
Étape 3 : connectez les fils
Prenez un fil du faisceau d’attelage et un fil de la prise qui correspondent en couleur. Torsadez-les ensemble pour former une connexion solide. Vous pouvez utiliser des connecteurs rapides pour plus de sécurité. Répétez cette opération pour chaque fil jusqu’à ce que tous les fils soient connectés.
Étape 4 : testez la connexion
Allumez la voiture et vérifiez que les feux de signalisation, les feux de freinage et les feux de position fonctionnent correctement. Si l’un des feux ne fonctionne pas, vérifiez les connexions et assurez-vous que les fils sont bien connectés.
Retrouvez chez Mister-Auto des accessoires pour remorque et caravanes ainsi que des faisceaux d’attelage électriques pas chers et de très bonne qualité !
Mister auto vous équipe
🔌 Équipez votre remorque comme un pro ! Retrouvez toutes les prises et accessoires indispensables pour votre remorque ou caravane : branchements, faisceaux, supports… tout y est !
Découvrir les accessoires de remorquageLe branchement est-il obligatoire légalement ?
Oui, le branchement électrique est obligatoire pour toute remorque en France selon l’arrêté du 16 juillet 2021. La législation européenne impose que chaque véhicule tracté dispose de feux fonctionnels pour assurer la sécurité routière. Cette obligation concerne tous les types de remorques, quel que soit leur PTAC, et inclut les clignotants, feux stop et éclairage de la plaque d’immatriculation.
Branchement d’un faisceau d’attelage à 7 broches : schéma et code couleur des fils électriques
Voici les codes couleur standard pour les fils correspondants à une prise à 7 broches :
| Broche | Couleur | Fonction |
|---|---|---|
| Broche 1 | Jaune | Feu de gauche (clignotant) |
| Broche 2 | Bleu | Feux de service (antibrouillard arrière) |
| Broche 3 | Blanc | Masse |
| Broche 4 | Vert | Feu de droite (clignotant) |
| Broche 5 | Marron | Feu arrière droit |
| Broche 5 | Rouge | Feux de freinage |
| Broche 7 | Noir | Feu arrière gauche |
Schéma de branchement d’une prise à 7 plots
1 2 3 4 5 6 7
+—[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]—+
| | | | | | |
L S 31 R T B +
- L : feu de gauche (clignotant)
- S : feu de service (antibrouillard arrière)
- 31 : masse
- R : feu de droite (clignotant)
- T : feu arrière droit
- B : feu de freinage
- + : feu arrière gauche
Comment brancher une prise remorque à 13 broches ? Codes couleurs et schéma de branchement
Une prise remorque à 13 broches comprend les 7 fonctions essentielles d’une prise à 7 plots avec en plus des fonctions supplémentaires bien utiles telles que les feux de recul ou l’alimentation continue.
| Broche | Couleur | Fonction |
|---|---|---|
| Broche 1 | Jaune | Feu de gauche (clignotant) |
| Broche 2 | Bleu | Feux de service (antibrouillard arrière) |
| Broche 3 | Blanc | Masse |
| Broche 4 | Vert | Feu de droite (clignotant) |
| Broche 5 | Marron | Feu arrière droit |
| Broche 5 | Rouge | Feux de freinage |
| Broche 7 | Noir | Feu arrière gauche |
| Broche 8 | Rose | Feux de recul |
| Broche 9 | Orange | Courant constant |
| Broche 10 | Gris foncé | Courant commuté par contact |
| Broche 11 | Blanc / Noir | masse (pour la broche 10) |
| Broche 12 | Gris clair | détection de remorque |
| Broche 13 | Blanc / rouge | masse (pour la broche 9) |
| Broche 14 (en option) | Gris | Coupure des feux anti brouillards |
Schéma de branchement
1 2 3 4 5 6 7 8 9 10 11 12 13
+—[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]-[ ]—+
| | | | | | | | | | | | |
L R 31 L Fog R Earth Brake Battery Fridge Ignition Spare
- L : feu de gauche (clignotant)
- R : feu de droite (clignotant)
- 31 : masse
- Fog : feu antibrouillard arrière
- Earth : masse pour les feux
- Brake : feu de freinage
- Battery : alimentation en courant (+12V)
- Fridge : alimentation en courant pour le réfrigérateur
- Ignition : alimentation en courant pour l’allumage
- Spare : fil de rechange pour une utilisation future
Branchement de la voiture à 7 pôles et prise remorque à 13 pôles : comment faire ?
Il arrive fréquemment que votre véhicule soit équipé d’une prise 7 broches tandis que votre remorque dispose d’une prise 13 broches, ou inversement. Dans cette situation, pas de panique ! Il existe une solution simple et pratique : l’adaptateur de prise remorque.
Cet accessoire indispensable permet de faire la jonction entre deux types de prises différentes sans avoir à modifier l’installation électrique de votre véhicule ou de votre remorque. L’adaptateur convertit facilement une prise 7 broches en prise 13 broches (ou vice versa), garantissant ainsi un contact électrique optimal et une connexion solide.
Les conseils pratiques pour choisir votre adaptateur :
- Adaptateur 7 vers 13 broches : si votre voiture possède une prise 7 broches et votre remorque une prise 13 broches
- Adaptateur 13 vers 7 broches : si votre voiture possède une prise 13 broches et votre remorque une prise 7 broches
Ces adaptateurs sont généralement compacts, faciles à installer (il suffit de les brancher) et compatibles avec la plupart des véhicules et remorques du marché. Ils constituent une solution économique qui évite de changer entièrement les installations électriques existantes.
Important : bien que l’adaptateur 7 vers 13 broches assure la compatibilité des fonctions essentielles (feux de position, clignotants, feux de freinage), les fonctions avancées (7 au 13ème pôle) comme les feux de recul ou l’alimentation permanente ne peuvent pas fonctionner avec cette solution.
Mister auto vous équipe
⚙️ Connectez votre remorque facilement ! Besoin d’un adaptateur pour prise 7 ou 13 broches ? Mister Auto a la solution qu’il vous faut pour un branchement sans souci.
Trouver mon adaptateur de prise remorqueQuel est le prix d’une prise ou d’un adaptateur pour votre remorque ?
Le prix d’une prise de remorque peut varier en fonction de la qualité de la prise, de la marque, du type de connecteur et du nombre de broches. Chez Mister-Auto, les prises de remorque les moins chères peuvent coûter entre 5 et 20 euros, tandis que les prises de remorque plus haut de gamme, avec des fonctionnalités supplémentaires, peuvent coûter jusqu’à 50 euros ou plus.
Il est important de choisir une prise de remorque de qualité pour assurer une connexion fiable et stable entre la remorque et le véhicule tracteur. Les prises de remorque moins chères peuvent être plus susceptibles de causer des problèmes électriques et de sécurité sur la route.
Vérifiez les spécifications de la prise de remorque pour vous assurer qu’elle est compatible avec votre faisceau d’attelage et votre remorque. Si vous n’êtes pas sûr de la prise à acheter, n’hésitez pas à demander l’aide d’un professionnel en contactant notre service client pour vous aider à choisir la prise de remorque appropriée.
Mister auto vous équipe
🚙 Préparez vos trajets en toute sécurité ! Que vous partiez en week-end ou en vacances, assurez-vous d’avoir le bon équipement pour tracter votre remorque.
Voir tous les accessoires de remorquageFAQ : Questions fréquemment posées sur les prises remorques
Quelle différence entre prise 7 et 13 broches ?
La prise 7 broches assure uniquement l’éclairage de base comme les clignotants et feux stop, idéale pour les porte-vélos et remorques légères. La prise 13 broches offre ces mêmes fonctions plus une alimentation permanente 12V, les feux de brouillard arrière et d’autres options avancées, indispensable pour les caravanes et remorques modernes nécessitant plus de fonctionnalités électriques.
Comment savoir si mon véhicule est compatible ?
Consultez le manuel du véhicule ou examinez directement la prise située près de la boule d’attelage pour identifier le nombre de broches. Vérifiez que votre faisceau électrique correspond au type de remorque utilisée. Si les connecteurs diffèrent, un adaptateur permet d’assurer la compatibilité entre votre auto et l’équipement tracté sans modifier l’installation existante.
Que faire si mes feux ne fonctionnent pas ?
Commencez par vérifier les connexions dans la prise et nettoyer les contacts oxydés avec un produit adapté. Contrôlez ensuite l’état des ampoules et remplacez celles qui sont grillées. Testez la continuité électrique avec un multimètre pour détecter un éventuel court-circuit ou une masse défaillante. Si le problème persiste, examinez le câblage pour repérer d’éventuelles coupures ou dommages le long du faisceau électrique.
Un adaptateur limite-t-il certaines fonctions ?
Oui, les adaptateurs présentent des limitations fonctionnelles selon le sens de conversion. Un adaptateur 13 vers 7 broches supprime les fonctions avancées comme les feux de recul, l’alimentation permanente 12V et l’éclairage intérieur des caravanes. Seules les fonctions de base restent actives : clignotants, feux stop et éclairage de position, suffisantes pour les porte-vélos et remorques légères.
