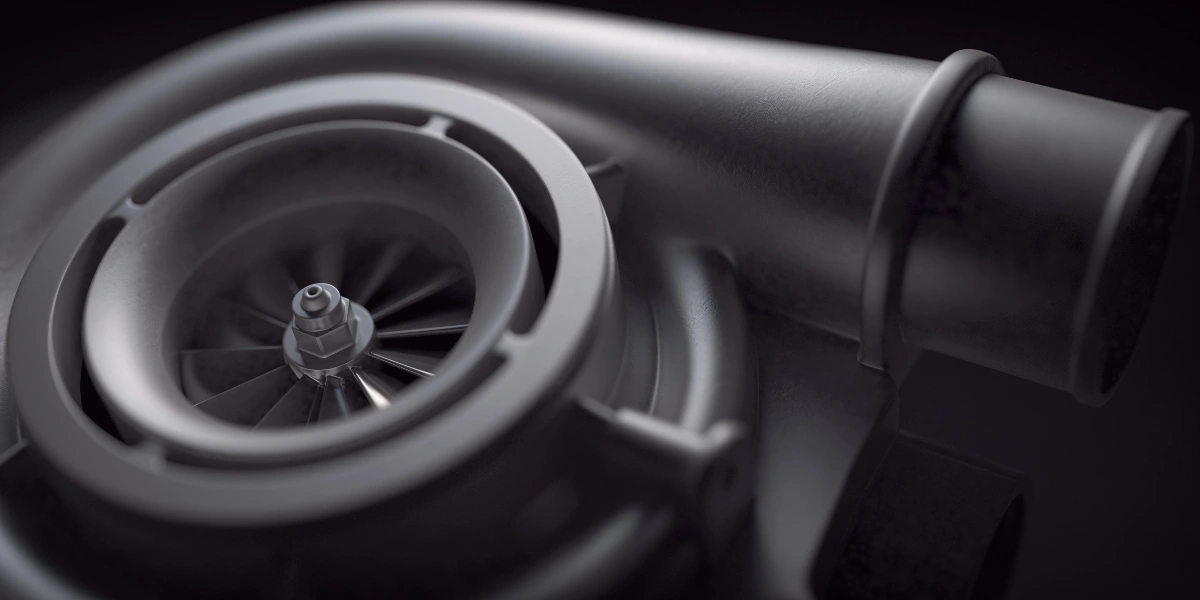

Changer le CHRA de mon turbo : le guide complet

Le CHRA (Cartouche Centrale Rotative) représente le cœur de votre turbocompresseur. Lorsqu’il montre des signes de faiblesse, son remplacement constitue une alternative économique au changement complet du turbo. Cette opération, réalisable par vous-même avec les bons outils et un minimum de précautions, permet de redonner une seconde vie à votre turbo !

Sommaire

Le CHRA ou cartouche de turbo  : comment ça marche ?

Le CHRA de turbo (Cartouche Centrale Rotative) constitue le cœur du turbocompresseur. Il regroupe l’ensemble des éléments rotatifs essentiels, comme l’arbre de transmission, la roue de turbine et celle du compresseur. L’ensemble est logé dans un carter central, chargé d’assurer la lubrification et le refroidissement du turbo. Ce carter abrite également un palier flottant qui garantit le bon fonctionnement de l’unité.

Le rôle du CHRA est de transformer l’énergie des gaz d’échappement en puissance mécanique. Il reçoit ces gaz, qui entraînent la turbine en rotation. Cette énergie est ensuite transmise à la roue du compresseur, qui aspire l’air ambiant, le comprime, puis l’envoie vers le moteur. Ce surplus d’air comprimé permet d’accroître les performances du moteur.

Quels sont les signes que le CHRA a besoin d’être changé ?

Plusieurs symptômes révèlent qu’un CHRA turbo nécessite un remplacement. Une perte de puissance notable lors des accélérations constitue le premier signe d’alerte, souvent accompagnée de bruits anormaux comme des sifflements stridents ou des grincements métalliques. L’apparition de fumées colorées à l’échappement (bleue, grise ou noire) indique généralement une fuite d’huile dans le système. Une consommation excessive d’huile moteur et l’allumage du voyant moteur au tableau de bord confirment ces dysfonctionnements. Ces signes traduisent une usure rapide des composants internes du CHRA et nécessitent une intervention rapide pour éviter une casse complète du turbocompresseur.

Est-il difficile de le remplacer soi-même : notre avis

Le remplacement d’un CHRA turbo reste accessible aux bricoleurs ayant des compétences de base en mécanique automobile. Cette intervention demande de la précision lors du démontage de la coquille du turbo et nécessite un set d’embouts adapté. Bien que techniquement réalisable, l’opération requiert une attention particulière pour éviter tout dommage aux constituants du turbo et représente une solution économique face à l’achat d’un turbocompresseur neuf.

Comment choisir votre nouveau CHRA ?

Pour assurer les performances optimales de votre véhicule, le choix de cette pièce doit répondre à plusieurs critères essentiels :

• Compatibilité avec votre véhicule : Assurez-vous que le modèle est bien adapté à la marque, au modèle et à la motorisation de votre voiture.
• Références techniques : chaque CHRA turbo possède des caractéristiques précises, généralement indiquées sur la fiche produit. Vérifiez bien ces données pour vous assurer qu’il correspond aux exigences de votre moteur.
• Qualité et fiabilité de la marque : privilégiez les fabricants reconnus dans le domaine des pièces automobiles, gage de fiabilité et de durabilité.
• Rapport qualité-prix : comparez les offres disponibles afin de bénéficier du meilleur tarif, sans compromettre la qualité.
• Contenu du kit de réparation : certains kits de réparation de CHRA de turbo sont fournis avec des accessoires (joints, visserie, etc.), ce qui peut simplifier et sécuriser le montage.

Comment remplacer le CHRA de turbo ? Les étapes essentielles

Les outils indispensables

Ces outils permettent le démontage des vis de fixation, le nettoyage des constituants du turbo et l’installation du nouveau CHRA dans la coquille du turbo :

• un CHRA de turbo neuf
• une clé à douille
• un jeu d’embouts et de clés plates (8 mm et 10 mm)
• une pince multiprise
• un bac de vidange
• de l’huile moteur neuve
• un entonnoir
• du dégrippant/détergent pour le nettoyage des pièces

Comment démonter le CHRA interne de mon turbo ?

Commencez par desserrer toutes les vis qui fixent le CHRA aux autres composants du turbocompresseur. Il est vivement recommandé de prendre une photo avant toute manipulation. Cela vous servira de repère visuel en cas d’erreur et vous aidera à tout remonter correctement.

Voici les étapes à suivre pour le démontage :

• Étape 1 : appliquez du dégrippant sur toutes les vis à retirer, puis procédez à leur desserrage.
• Étape 2 : à l’aide d’un tournevis, écartez les circlips de la commande de verrouillage.
• Étape 3 : dévissez les deux vis Torx maintenant en place.
• Étape 4 : remplacez l’ancien joint par un neuf. Remplacez soigneusement la durite de retour d’huile ainsi que l’embase.
• Étape 5 : passez à la partie admission : dévissez toutes les vis, puis ouvrez-la.
• Étape 6 : répétez la même opération du côté échappement et au niveau du CHRA à remplacer.

Comment monter votre nouveau CHRA de turbo à géométrie variable ?

• Étape 1 : positionnez soigneusement le CHRA sur la géométrie variable. Les vis neuves doivent être placées du côté de l’échappement.
• Étape 2 : placez ensuite correctement l’escargot d’admission, puis serrez les vis pour le fixer solidement.
• Étape 3 : installez le circlip de verrouillage de la wastegate de turbo, puis serrez les vis associées.
• Étape 4 : fixez les joints neufs ainsi que l’embase du tuyau de retour d’huile pour finaliser le montage.
• Etape 5 : Une fois le montage terminé, réalisez un test moteur à l’arrêt.

Combien de temps faut-il pour le changer ?

Le changement d’un CHRA prend généralement entre 3 et 6 heures selon votre niveau d’expérience et la complexité du turbo. Cette opération exige un démontage minutieux du turbocompresseur, le retrait de l’ancien CHRA et l’installation du nouveau avec un équipement spécialisé. Les débutants peuvent avoir besoin de plus de temps, tandis qu’un professionnel expérimenté réalisera l’intervention plus rapidement.

Combien coûte le remplacement de mon CHRA de turbo ?

Chez Mister-Auto, le prix d’un CHRA turbo varie généralement entre 80€ et 300€ selon la marque et le modèle de votre véhicule. Cette solution économique représente un investissement particulièrement intéressant puisqu’elle permet d’économiser jusqu’à 70% du coût d’un turbocompresseur neuf. Les kits CHRA complets, incluant joints et visserie, peuvent atteindre 400€ à 500€ pour les motorisations les plus complexes.

Comparé au remplacement complet d’un turbo qui coûte entre 800€ et 3000€, le changement du CHRA seul constitue une alternative rentable pour redonner une seconde vie à votre turbocompresseur sans compromettre ses performances. Avec les bons outils, un peu de méthode et quelques précautions, cette opération devient accessible et rentable. À vous de jouer pour retrouver un moteur performant à moindre coût !

Erreurs à éviter

Avant d’envisager son remplacement, il est important de bien maîtriser les étapes de l’intervention :

• Utilisez les outils adaptés : veillez à avoir à disposition tout le matériel nécessaire pour travailler efficacement .
• Choisissez un emplacement sécurisé : placez votre véhicule sur une surface plane et stable, de préférence bétonnée. Utilisez des chandelles ou cales robustes pour garantir sa stabilité durant l’opération.
• Démontez proprement l’ancienne cartouche : retirez soigneusement les vis et composants qui maintiennent l’ensemble en place. Nettoyez ensuite les zones de contact afin d’éliminer toute saleté ou trace d’huile.
• Installez la nouvelle pièce avec précision : procédez à l’assemblage en suivant scrupuleusement les instructions du fabricant. Assurez-vous que chaque élément est bien positionné avant de tout remonter.
