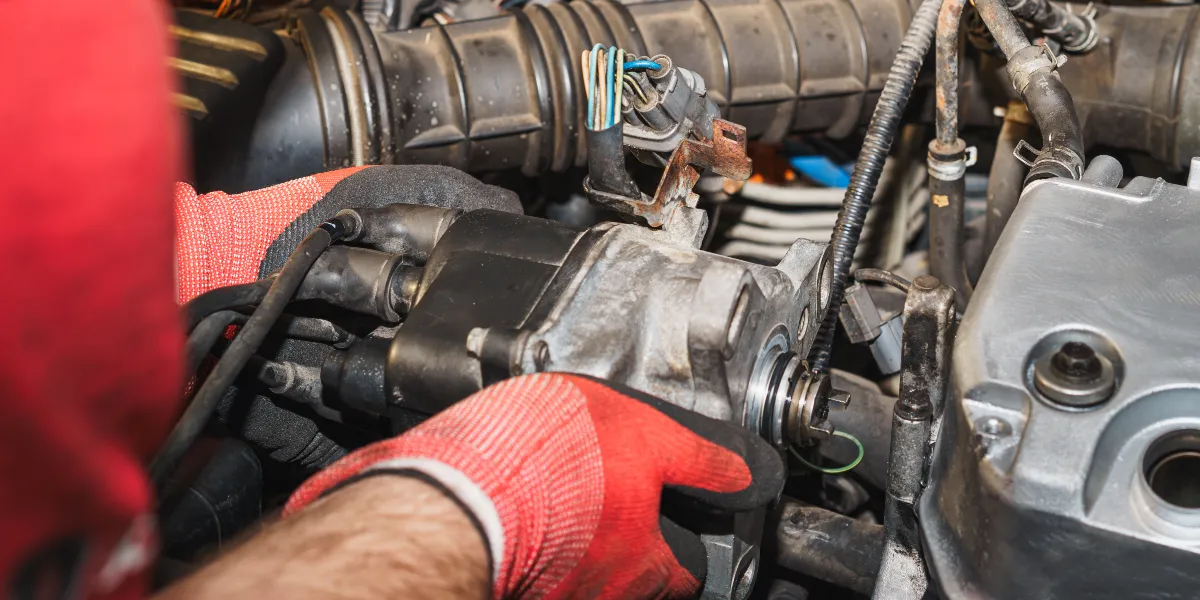

Comment brancher une bobine d’allumage ?

La bobine d’allumage est le cœur battant du système d’allumage de votre véhicule essence, transformant l’énergie de la batterie en une étincelle puissante pour démarrer le moteur. Si vous ne savez pas comment la brancher, cet article est pour vous !

Sommaire

À quoi sert la bobine d’allumage  ?

La bobine d’allumage est un composant essentiel du système d’allumage des véhicules.

Elle a pour rôle de convertir le courant électrique basse tension de la batterie en courant haute tension. Ce courant est ensuite acheminé vers les bougies d’allumage, qui génèrent l’étincelle nécessaire à la combustion du mélange air-carburant, déclenchant ainsi le démarrage du moteur.

Elle est présente uniquement sur les motorisations essence, car ces derniers nécessitent une étincelle pour démarrer. En revanche, les moteurs diesel n’ont pas besoin de cette étincelle, les bougies de préchauffage prenant le relais pour initier le démarrage !

Quels sont les différents types de bobines d’allumage ?

Il existe trois types ou générations de bobines d’allumage :

La bobine d’allumage associée à un distributeur

Ce type de bobine n’est plus fabriqué de nos jours et se trouve uniquement sur les anciens modèles de voiture. Elle possède une sortie haute tension reliée à la tête du distributeur, qui distribue l’étincelle de manière alternative aux différents cylindres du moteur.

Les bobines jumostatiques (deux bobines)

Composée de deux bobines, cette configuration est utilisée pour un moteur de quatre cylindres. Chaque bobine est responsable de fournir deux étincelles, une pour chaque cylindre. De manière alternée, la première bobine alimente les cylindres 1 et 4, tandis que la deuxième bobine alimente les cylindres 2 et 3.

Les bobines unipolaires

Ce type de bobine se présente sous forme d’une boîte comportant quatre sorties haute tension. Elle est couramment utilisée sur les nouveaux modèles de moteurs à essence. Chaque cylindre du moteur possède sa propre bobine, qui est reliée à chaque bougie d’allumage.

Les problèmes parfois rencontrés avec une bobine d’allumage

Vous pourriez être amené à changer les bobines d’allumage si vous rencontrez l’un des dysfonctionnements suivants :

• Le moteur émet un bruit irrégulier ou des secousses.
• Le véhicule a du mal à démarrer ou cale fréquemment.
• Le moteur présente des ratés d’allumage ou d’accélération.
• La consommation de carburant augmente de manière anormale.
• Certains cylindres ne fonctionnent plus correctement.
• Le moteur perd de la puissance ou a des performances réduites.
• Le voyant « défaut gestion moteur » ou « alternateur » clignote.
• Le voyant moteur s’allume sur le tableau de bord.
• De la fumée noire sort de l’échappement.

Comment connecter une bobine d’allumage ?

Vous avez quatre options pour remplacer une bobine d’allumage, en fonction du type de bobine :

Quels fils sont connectés à une bobine d’allumage distributeur ?

Voici les étapes pour remplacer ce type de bobine :

• Débrancher le fil haute tension ainsi que les fils + et – du circuit primaire.
• Dévisser les vis de la bobine (elles sont facilement dévissables).
• Retirer l’ancienne bobine.
• Installer la nouvelle bobine en procédant dans l’ordre inverse.
• Revissez et rebranchez les fils + (fil rouge) et – (fil noir), puis reconnectez le fil haute tension.

Changer une bobine jumostatique avec des fils de haute tension

Pour cette catégorie de bobine, suivez ces étapes :

• Repérez les fils haute tension sur la bobine à l’aide du carnet d’entretien du véhicule.
• Débrancher le connecteur électrique de la bobine, puis dévissez.
• Remplacez les anciennes bobines par les nouvelles.
• Reconnectez-les et vissez à nouveau, en veillant à bien fixer le connecteur électrique.

Branchement d’une bobine jumostatique monobloc

Pour remplacer cette bobine :

• Retirez le cache moteur (si présent).
• Débranchez le connecteur électrique du bloc bobine.
• Dévissez le bloc bobine (selon le modèle, il peut y avoir 2 ou 4 vis).
• Tirez doucement pour séparer la bobine des bougies.
• Installez la nouvelle bobine d’allumage en suivant l’ordre inverse : placez la nouvelle bobine, vissez, reconnectez le connecteur électrique et remettez le cache.
• Assurez-vous que le bloc bobine est bien encliqueté sur les bougies.

Brancher une bobine d’allumage unipolaire

Voici les étapes pour cette opération, plus simple lorsqu’il s’agit d’une bobine unipolaire :

• Retirer le cache moteur.
• Débrancher le connecteur de l’ancienne bobine et retirez-la délicatement.
• Installez les nouvelles pièces et reconnectez-les correctement.

Où trouver le schéma de branchement ?

Pour trouver le schéma de branchement des bobines d’allumage de votre véhicule, voici quelques pistes utiles :

• Manuel d’atelier du véhicule : le manuel officiel de votre voiture contient souvent des schémas détaillés du système électrique, soit en ligne (parfois gratuitement) ou l’acheter auprès du constructeur ou d’un revendeur spécialisé.
• Sites spécialisés en réparation automobile : des sites comme comme AllData, AutoData ou Haynes proposent des schémas et des guides techniques pour de nombreux modèles de véhicules. Certains sont payants.
• Forums automobiles : les forums dédiés à votre marque ou modèle de voiture (par exemple, Peugeot-Citroën, Renault, ou Ford) regorgent d’informations partagées par des passionnés et des professionnels. Vous pouvez y trouver des schémas ou des explications détaillées.
• Services en ligne : des plateformes comme Electude ou Autodoc proposent des schémas électriques interactifs pour les véhicules modernes.
• Concessionnaire ou garage : si vous ne trouvez pas l’information en ligne, un garage agréé pourra vous fournir le schéma de branchement spécifique à votre véhicule.

Combien coûte un changement de bobine d’allumage ?

Selon votre véhicule, la bobine peut être classique (20-30€), jumelée (30-50€), rampe (50-100€), crayon (30-150€) ou double indépendante (100-250€). Chaque modèle varie en fonction de la marque et de l’âge de la voiture.

En tenant compte du coût de la main-d’œuvre et du prix d’une bobine d’allumage neuve, la facture peut varier entre 80 € et 550 €. Ce montant dépend également du nombre de bobines à remplacer sur votre véhicule.

Vous l’avez compris : la bobine est un élément essentiel au bon fonctionnement de votre moteur. Si vous suspectez un problème, n’attendez pas pour agir !
